Un mini radar à avions open source à poser sur son bureau

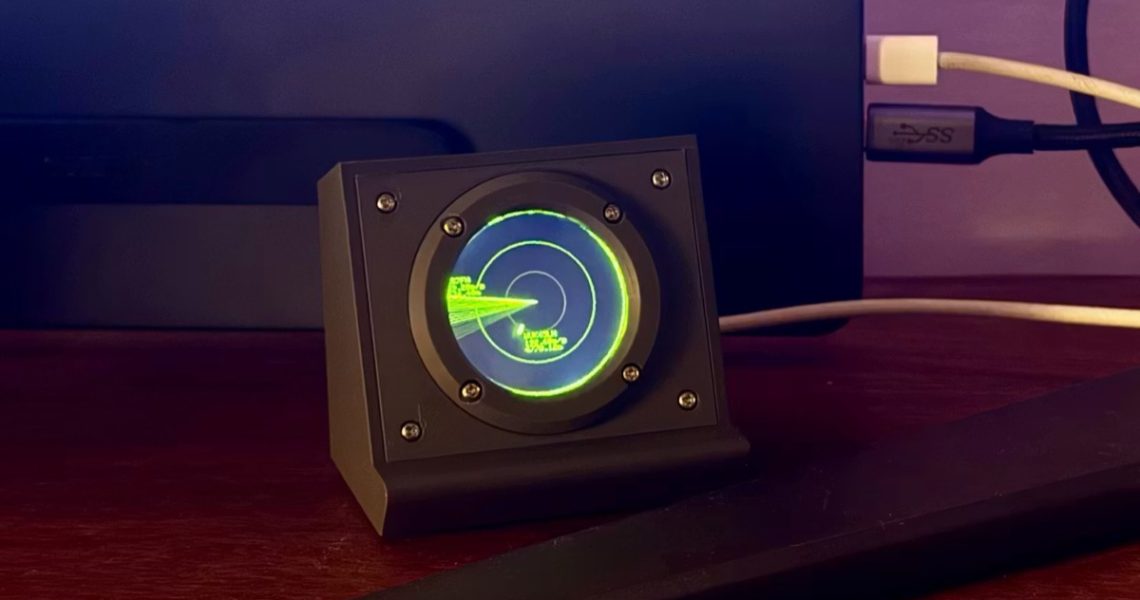

Un petit boîtier rond, un écran circulaire de 240 pixels de côté, et une seule chose affichée dessus : les avions qui passent au-dessus de votre tête en temps réel. C’est Micro Radar, un projet open source signé Anthony Sturdy, un développeur basé à Londres qui l’a bricolé comme cadeau de mariage pour un ami passionné d’aviation.

L’objet tient dans la paume de la main. Au cœur du montage, un module ESP32-C3, une puce minuscule à WiFi intégré qu’on trouve pour quelques euros, soudée d’usine à un écran rond IPS de 1,28 pouce piloté par un contrôleur GC9A01. Pas besoin de toucher au fer pour relier des fils, tout est déjà connecté.

Là où c’est bien vu, c’est que Micro Radar ne capte pas les avions lui-même. Beaucoup de projets du genre utilisent l’ADS-B, le signal que les avions émettent en continu pour annoncer leur position, ce qui suppose une antenne et un récepteur radio. Ici, rien.

Le boîtier va plutôt chercher les données sur internet, via l’API d’OpenSky Network. OpenSky, c’est un réseau communautaire : des milliers de bénévoles dans le monde branchent chez eux des récepteurs qui captent les avions et mettent toutes ces positions en commun. L’API, l’interface qui permet à un logiciel d’aller piocher dans cette base, renvoie au boîtier les vols autour de vous.

Du coup, l’installation se fait simplement, sans rien brancher d’autre que le courant. Au premier démarrage, l’appareil crée son propre point d’accès WiFi baptisé MicroRadar-Setup. Vous vous y connectez depuis un téléphone, une page de configuration s’ouvre à l’adresse microradar.local, et vous renseignez juste votre position, le rayon à surveiller et vos identifiants OpenSky.

Ces identifiants sont facultatifs mais conseillés. Un compte OpenSky est gratuit et fait passer le quota de 400 à 4000 requêtes par jour, ce qui veut dire un rafraîchissement bien plus fréquent et donc un radar qui colle vraiment au trafic en temps réel plutôt qu’une image qui se met à jour au compte-gouttes.

Au niveau de la fabrication, il faut une imprimante 3D pour sortir les quatre pièces du boîtier en PLA, le corps, la façade, la bague et deux supports, un fer à souder uniquement pour insérer les écrous à chaud, et de la visserie M2. Une lentille en verre minéral de 32,5 mm protège l’écran si besoin. Comptez une à deux heures de montage une fois les pièces imprimées, ce qui est très raisonnable.

Le tout est sous licence MIT et le firmware se compile avec PlatformIO, donc le code en C++ comme les fichiers 3D sont libres, vous pouvez le construire, le modifier et même le revendre sans rien demander à personne. Le projet vit sa petite vie sur
GitHub
avec les instructions complètes.

Franchement, voir les avions de sa ville tourner sur un cadran rond posé près de l’écran, sans capteur ni abonnement, c’est quand même bien sympa.
